Connectiques RC, fiches de batterie, que choisir ?

Il est conseillé d'utiliser les mêmes batteries dans les différents modèles de voitures radiocommandées (RC) que nous possédons afin de maîtriser son budget.

Lorsqu'il s'agit des différentes marques de voitures radiocommandées (RC), il est important de noter qu'elles adoptent généralement un seul type de connectique qui est utilisé sur l'ensemble de leurs modèles. Cependant, il existe des différences entre les connectiques disponibles sur le marché.

Connectique qu'utilise les marques (échelle 1/10, 1/8, 1/7, 1/6, 1/5) :

Groupe horizon Hobby, Spektrum, Arrma Losi, Proboat, Axial... : IC5 & EC5
Team Corally : XT90
Team Associated : XT90
Traxxas : Traxxas ID TRX

Certains types de connectiques sont faciles à trouver dans les commerces spécialisés et offrent un bon rapport qualité-prix. Ils sont largement accessibles et peuvent être utilisés avec différents modèles de RC, ce qui les rend pratiques et économiques: XT90, XT60, EC5...

En revanche, certaines marques ont développé des connectiques "propriétaires" qui sont spécifiquement conçues pour leurs modèles. Ces connectiques sont souvent difficiles à trouver en dehors des magasins spécialisés dans le modélisme et sont beaucoup plus chères(IC5, Traxxas ID TRX)

Il est important de prendre en compte ces facteurs lors de l'achat de batteries ou de connectiques pour vos modèles de RC. Il peut être judicieux d'opter pour un type de connectique plus courant, qui est facile à trouver et qui offre un bon rapport qualité-prix. Cela vous permettra de réaliser des économies et d'utiliser vos batteries dans différents modèles de RC sans avoir à investir dans des connectiques spécifiques à chaque marque (souvent être plus chères de 30 à 50%).

Adaptateur ?

Vous pourrez utiliser les mêmes batteries dans tous vos modèles en utilisant un adaptateur ou en changeant la connectique (en soudant) sur votre variateur.

Pour éviter les pertes de tensions et de performance et risque de faux contact, il est conseillé de souder ses nouvelles connectiques plutot que d'utiliser des adaptateurs.

Les connectiques batteries :

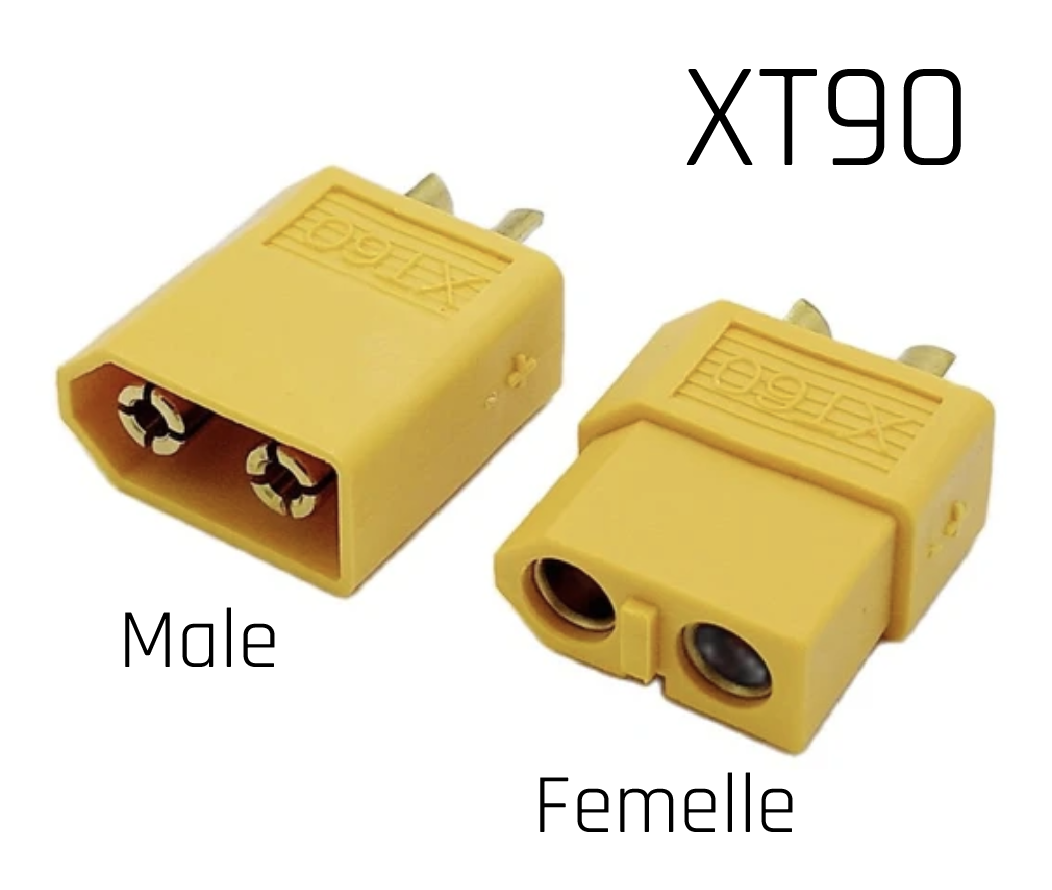

Dans des connectiques de RC on retrouve la fiche male et la femelle. La fiche femelle est sur la batterie et la male sur votre variateur (ESC)

Ou acheter ?

Pour faire des économies, vous pourrez commander les fiches sur Amazon, sur Aliexpress, dans votre magasin de RC préféré...

Ci-dessous une liste non-exhaustive des fiches les plus utilisées dans nos RC.

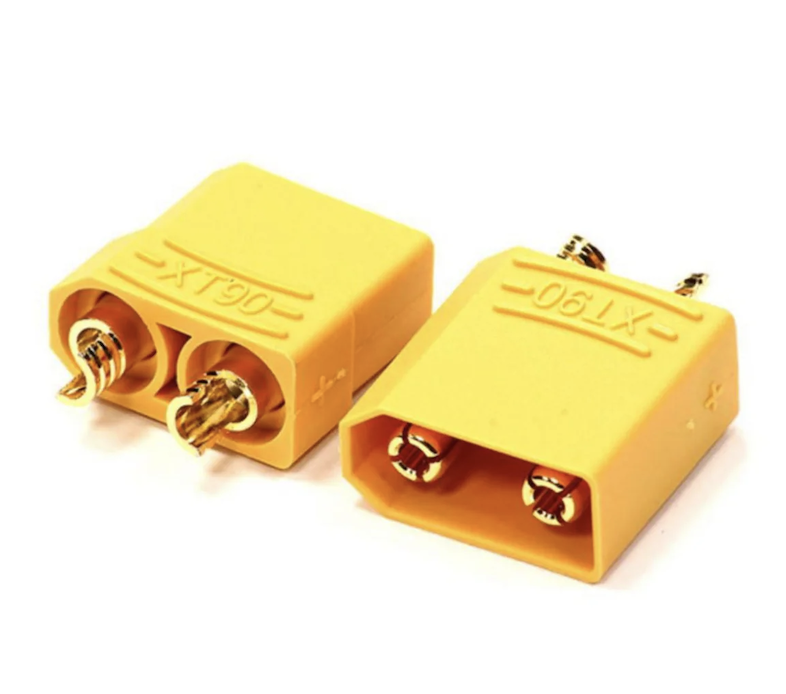

XT90

Le connecteur XT90 est un connecteur couramment utilisé dans les modèles de RC. Il est capable de supporter des courants élevés (90 Amp) et offre une bonne connexion grâce à ses contacts. Ce connecteur est facile à utiliser et à connecter, ce qui en fait un choix populaire parmi les amateurs de RC. C'est une connectique facile à souder et résistant à l'arrachement lors de choc ou sauts violents.

Compatibilité XT90 > EC5 et IC5 :

Les fiches males XT90 (du variateur) vont dans fiches femelles EC5 & IC5 (d'une batterie), cependant on perd en resistance à l'arrachement.

Les fiches femelles XT90 sans anti spark - anti étincelle (d'une batterie) vont dans les fiches males EC5 et IC5 (du variateur) et les fiches males EC5 (du variateur) vont dans les fiches males XT90 (du variateur) sans anti spark (anti étincelle), cependant on perd en resistance à l'arrachement.

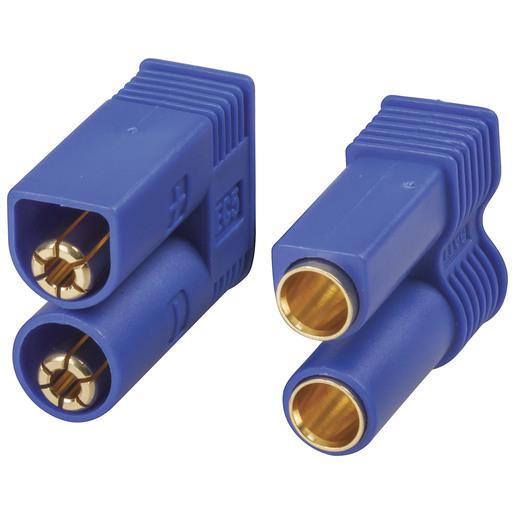

EC5 / IC5

L'EC5 est un connecteur utilisé courament dans les batteries de RC. Comme l'XT90, il est spécialement conçu pour supporter des courants élevés (90 Amp) et offre une connexion solide et fiable.

C'est une connectique qui n'est pas très facile à souder.

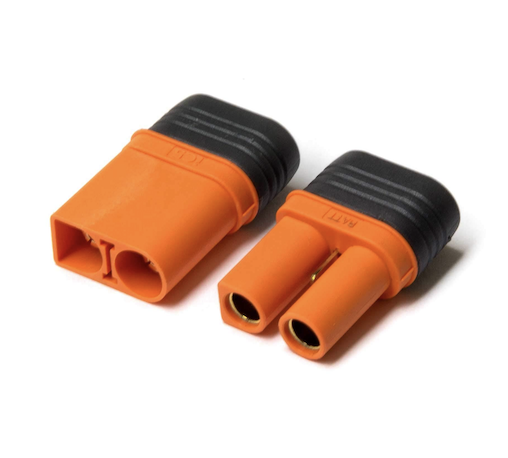

La connectique IC5 (compatible avec les EC5) a été développée par la société Horizon Hobby, propriétaire de la marque Spektrum.

La connectique IC5 possede est un connecteur spécifique en plus couplé à la technologie SMART de Spektrum. Elle permet une communication bidirectionnelle entre la batterie et le chargeur, ce qui permet de surveiller et de contrôler divers paramètres tels que la capacité restante, la tension, la température, etc.

Sur le plan des soudures, cela se rapproche du XT90. Facile à souder.

Compatibilité EC5 et IC5 > XT90 :

Les fiches femelles EC5 & IC5 (d'une batterie) vont dans les fiches male XT90 (du variateur) et les fiches males EC5 (du variateur) vont dans les fiches male XT90 (du variateur) sans anti spark (anti étincelle), cependant on perd en resistance à l'arrachement.

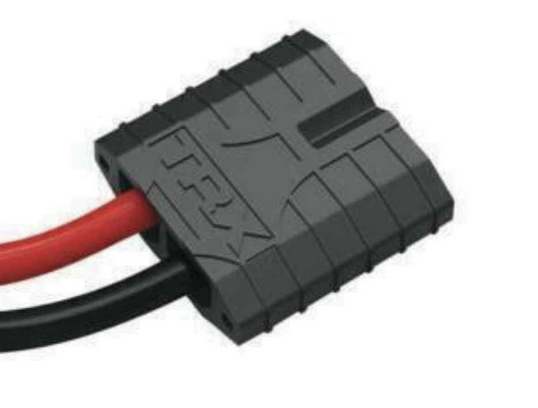

Traxxas ID TRX

Les connecteurs Traxxas ID TRX sont des connecteurs "propriétaires" spécifiques développés par la marque Traxxas pour une utilisation dans leurs véhicules radiocommandés.

Elles sont dotées d'un design unique qui permet une connexion rapide et sans erreur.

La technologie Traxxas ID permet également une communication bidirectionnelle entre la batterie et le système électronique du véhicule (comme la technologie SMART de Spektrum). Cela facilite l'utilisation des batteries Traxxas ID, car les utilisateurs n'ont pas besoin de se soucier des réglages spécifiques.

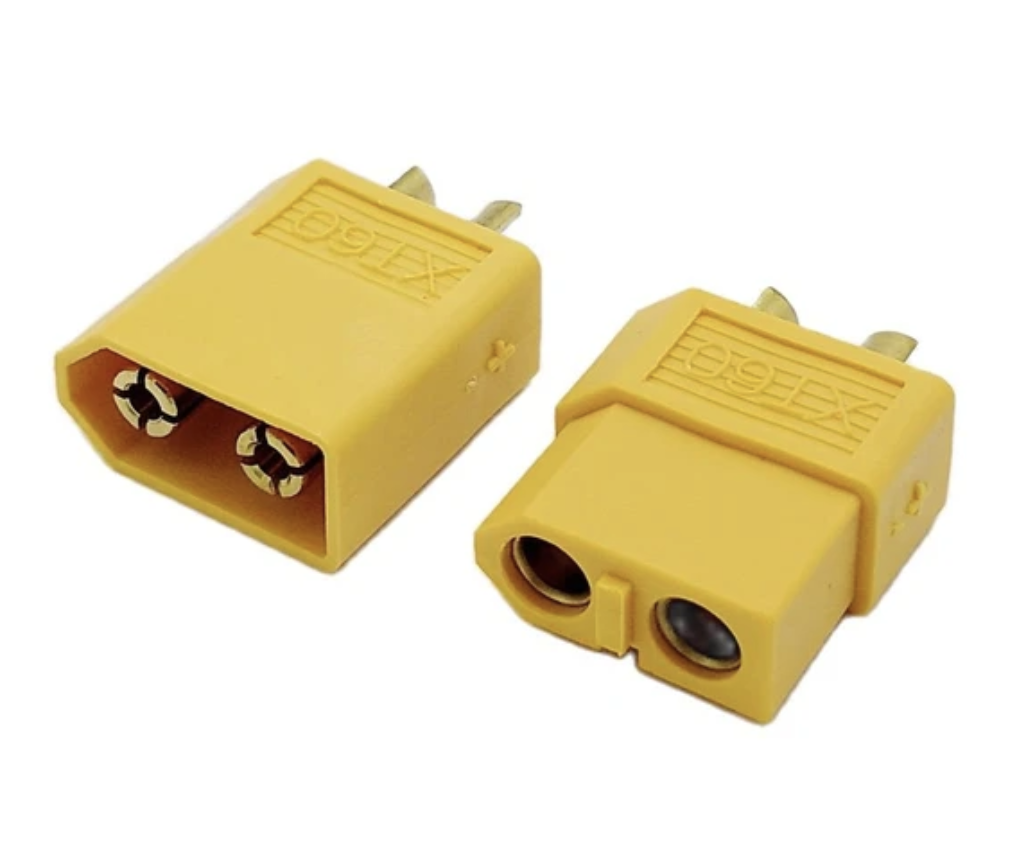

XT 60

Un connecteur similaire au XT90, mais conçu pour des courants plus faibles (60 Amp). C'est une connectique facile à souder et résistant à l'arrachement lors de choc ou sauts violents.

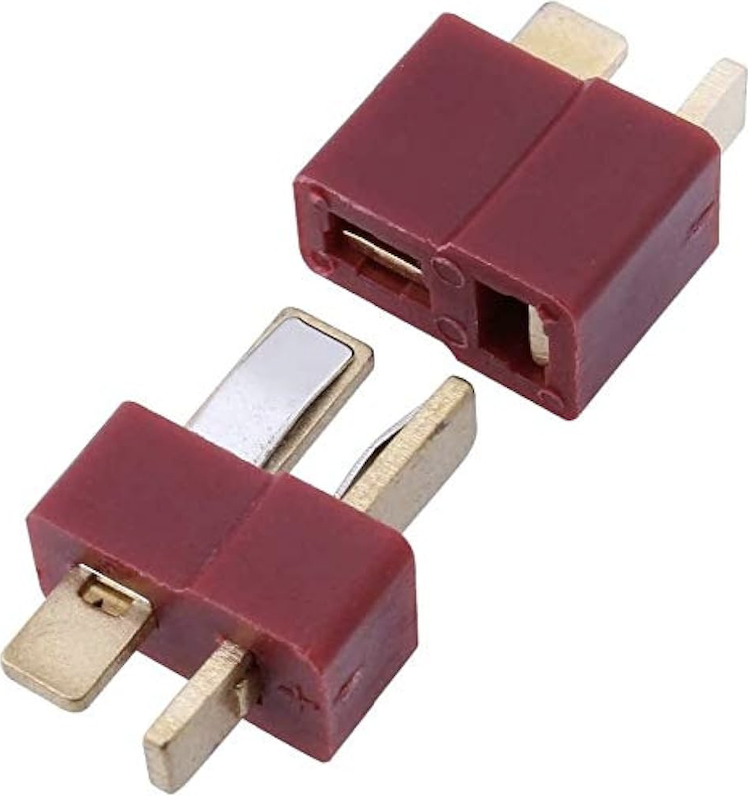

T-Plug / Deans

Le connecteur T-Plug, également connu sous le nom de connecteur Deans utilisé dans les véhicules radiocommandés nécessitant une connexion électrique fiable. C'est une connectique que l'on retrouve sur des modèles de petites échelle.

Un des inconvénients et que cette connectique à tendance avec le temps à se débrancher facillement lors de sauts ou de chocs, c'est une connectique qui a tendance à prendre du jeu, créant ainsi des coupures et qui aura pour conséquence, l'arret de votre RC.

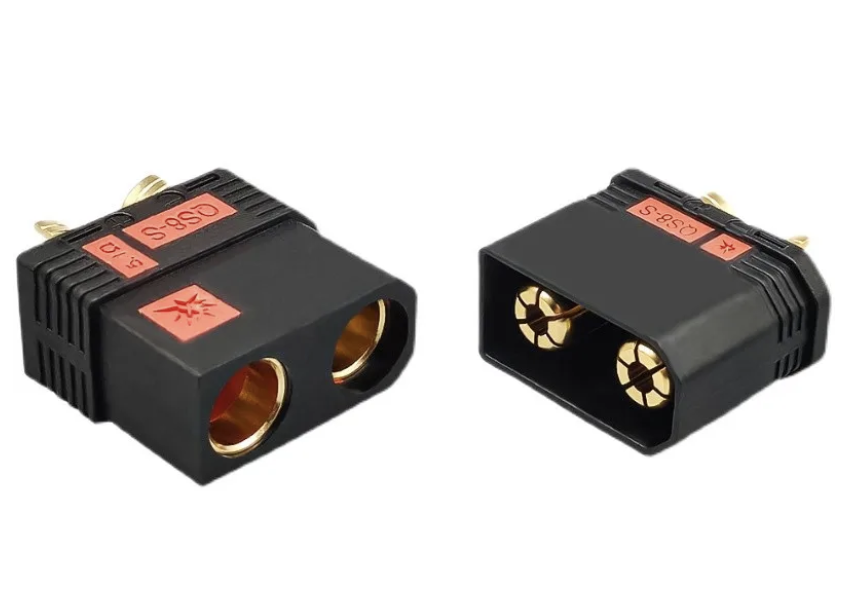

QS8

Le connecteur QS8 est un connecteur haute tension (entre 150 et 300 Amp) utilisé dans les batteries de RC (c'est un XT90 en plus grand).

Il est spécialement conçu pour les applications nécessitant une puissance élevée, comme les bateaux RC à grande vitesse ou électronique gourmande en Ampère.

Ce connecteur offre une connexion sécurisée et fiable, ce qui en fait un choix populaire pour les utilisateurs qui recherchent des performances optimales.

Pour conclure :

Le budget batteries et un aussi conséquant que l'achat de votre RC quand on démarre.

A vous de décider quelles connectiques vous allez utiliser pour l'ensemble de vos RC. Chacune ont leurs avantages et leurs utilisations spécifiques.

Il est plus économique de changer la connectique sur votre variateur plutôt que de changer la connectique sur l'ensemble de vos batteries. Cela vous évitera d'avoir à investir dans de nouvelles batteries pour chaque modèle de RC.

Parfois, on peut faire de bonne affaire et avoir de grosses différence de prix entre les lipos vendues dans d'autres connectiques utilisées dans vos RC. Souder les fiches corresponds à votre rc peut alors être interessantou utiliser des adaptateurs.

Assurez-vous de choisir un type de connectique qui convient à vos besoins et qui vous permettra d'utiliser vos batteries de manière polyvalente dans tous vos modèles de RC.

Infos complémentaires :

Perte de perte de garantie en cas de changement de connectiques :

Si vous décidez de changer la fiche d'origine présente sur une batterie, cela peut avoir des conséquences sur la garantie.

Dans de nombreux cas, modifier ou altérer les composants d'un produit peut entraîner une violation de la garantie du fabricant et de se fait du magain ou vous avez acheté votre RC.

Les fabricants et magasins de RC peuvent stipuler dans leurs conditions générales de ventes et de garantie que toute modification non autorisée annule la garantie. Cela signifie que si vous changez la fiche d'origine de la batterie, du variateur de votre RC, le fabricant peut refuser de couvrir les éventuels défauts ou problèmes liés à la batterie.

Même si le problème que vous rencontrez n'est pas directement lié à la modification de la fiche, le fabricant peut refuser de prendre en charge toute réparation ou remplacement en raison de la modification.

Modifier la fiche d'origine peut également présenter des risques potentiels pour la sécurité et le fonctionnement de la batterie. Les fabricants conçoivent leurs produits en tenant compte de certaines normes de sécurité et de fonctionnement. En apportant des modifications non autorisées, vous pourriez compromettre ces normes et augmenter les risques de court-circuit, de surchauffe ou d'autres problèmes potentiellement dangereux.

En conclusion, changer la fiche d'origine présente sur une batterie peut entraîner la perte de la couverture de garantie et présente des risques potentiels pour la sécurité et le fonctionnement de la batterie. Il est recommandé de consulter les termes et conditions de garantie du fabricant et de faire appel à un professionnel qualifié si vous décidez de modifier la fiche.
